こんばんは、奈良岡です。
本日ご紹介する作業は、メルセデスベンツCクラス・クーペに、64カラーアンビエントの取付と、CHAMPIONシリーズのCarPlayインターフェースの取付になります。
CHAMPIONシリーズのインターフェイスはCarplay/AndroidAutoだけでなく、HDMIの映像入力ポートも搭載しておりますので、iPhoneのミラーリングでYoutubeを視聴したり、WiFi環境を整えて、AmazonのFirestickなどのメディアストリーミング機器を接続して、動画配信サービスを楽しむことができます。
音声は、付属のUSB-AUXアダプタを使用して、iPodとして認識させます。
コマンドの戻るボタンを長押しする事で、画面が切り替わります。

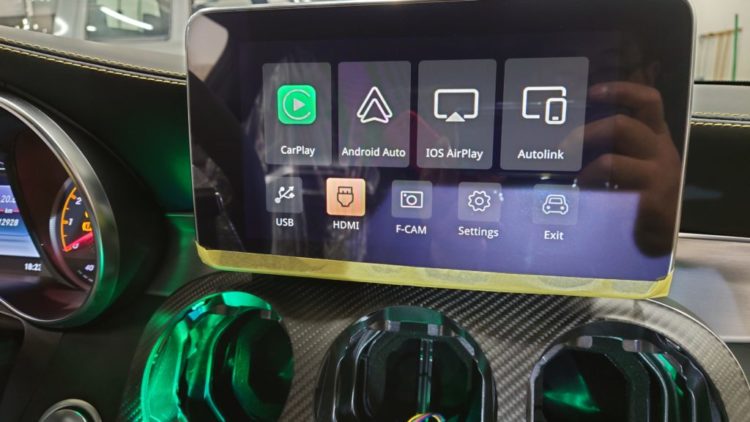

メインメニュー画面です。
SettingsのメニューでスマートフォンをBluetooth接続すると、Carplay/AndroidAutoがワイヤレスで使用可能です。
AppleCarplayを選択して起動させます。

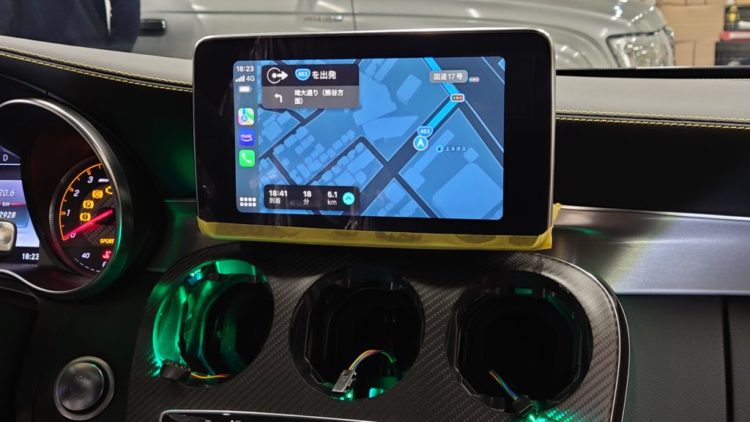

ナビゲーションも音声検索を利用する事で、運転中でもコントロールできます。
HDMI入力に切り替えると、iPhoneのミラーリングなども楽しめます。
こちらは、AndroidAutoの画面です。

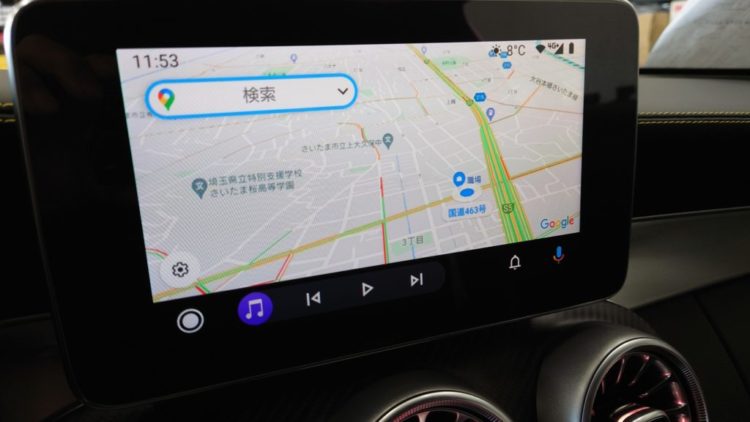

こちらはGoogleマップになります。
AndroidAutoでも音声検索を活用して、ナビゲーション機能を利用できます。
CHAMPIONシリーズのインターフェイスは、iPhoneユーザーと、Androidユーザーのどちらでも利用可能なシステムですので、幅広くユーザーに対応できます。
続いては、アンビエントの取付です。
Cクラス前期は、標準のアンビエントが３色なので、６４色を楽しむためには、アンビエントハーネスとエアアウトレットの組み合わせが必要になります。
メインユニットを電源・アースを接続して、助手席カーペット下ののCAN BOXにCAN信号ハーネスのカプラを挿します。
新型のアンビエントハーネスは、ドアパネル側のモジュールとワイヤレス通信をしてカラーコントロールをします。
エアコン吹き出し口用の配線も、専用モジュールを使うことができますが、今回は、配線が近かったこともあり、はんだ付けで配線に割り込まし加工をしました。
センターコンソール内の３色LEDと差し替えで６４色LEDを付けていきます。
純正のLEDは光が漏れないようにテーピングをしておきます。
純正コマンドの車両メニューからアンビエントのカラーを変える事が出来ます。
モニター表示は３色だけですが、コマンドを回していくと色が変わっていきます。

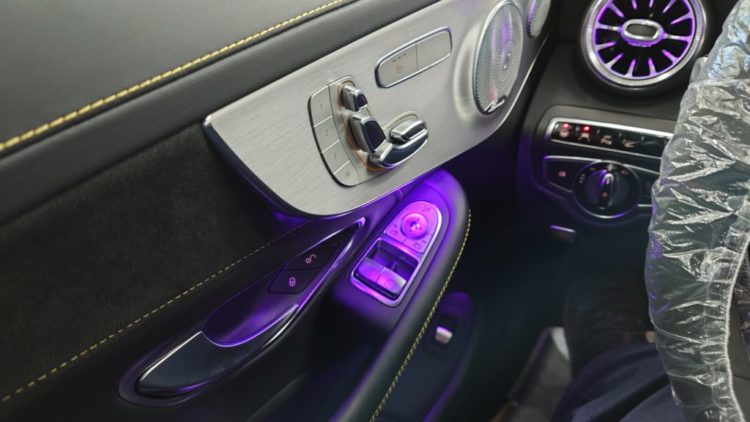

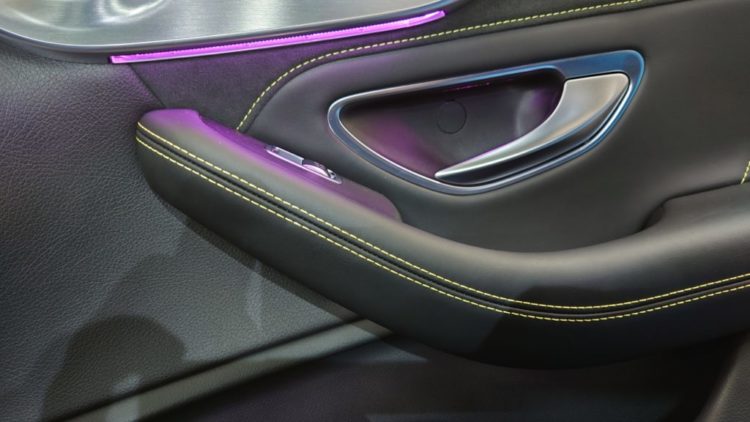

ドアパネル側もアンビエントのLEDも６４色LEDに交換していきます。
４ドアは、２か所づつに対して、クーペは３か所あるので、LEDケーブルを増設して対応します。
モジュールユニットに電源・ハーネスを接続して、元に戻していきます。

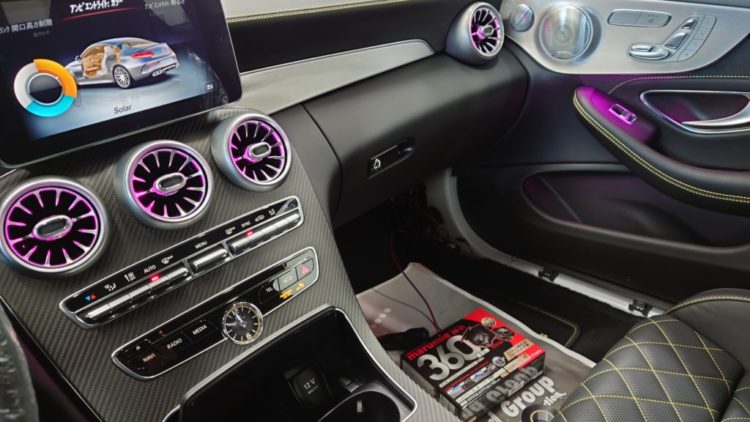

６４色カラーのアンビエントは純正の３色に比べても若干光量が増えていますので、室内空間をムーディーに演出します。
いかがでしょうか？
今回は、C63クーペのEdition1に施工を致しました。
前期型ではありますが、走行性能やスタイリングなど、色あせない車両でもあります。
CHAMPIONシリーズのCarplay/AndroidAutoインターフェイスで、ナビゲーションも最新の地図データを利用できますし、エンターテイメントも充実させることができます。
さらに、アンビエントも６４色にアップグレードする事で、オシャレ度も格段にグレードアップしますよ。
CHAMPIONシリーズ・インターフェイスはメルセデスベンツのNTG4.5／NTG5.xに適合します。
詳しい適合などはお問い合わせ頂きますようお願い致します。
大人気のアンビエントエアーアウトレットはメルセデスベンツ、C／GLCクラス、Eクラス、Sクラス、Gクラスの適合があります。
エアーアウトレットの他にも、アンビエントと連動する３Dハイエンドツィーターも取り扱っております。
こちらも、適合や在庫などお気軽にお問い合わせ下さい。
以上、奈良岡でした。
