大阪店 仲川です
本日はこちらのブログでシノハラさんが軽く流してたバックカメラの取り付けをご紹介します（笑）
シノハラさんのブログはこちら↓↓↓
アバルト695へのバックカメラの後付けです
今回の車両は『U connect』付きのお車になります
こちらにインターフェイスを使用してバックカメラを入力していきます
こちらのお車はモニター（デッキ部）にインターフェイスを割り込ませていくので
まずはモニター部分を外していきます
ダッシュパネルの部分とエアコン吹き出し口の部分を外していきます
そうするとモニター部分がゴッソリと外れます
今回インターフェイスはデッキ部分を分解した中に割り込ませます

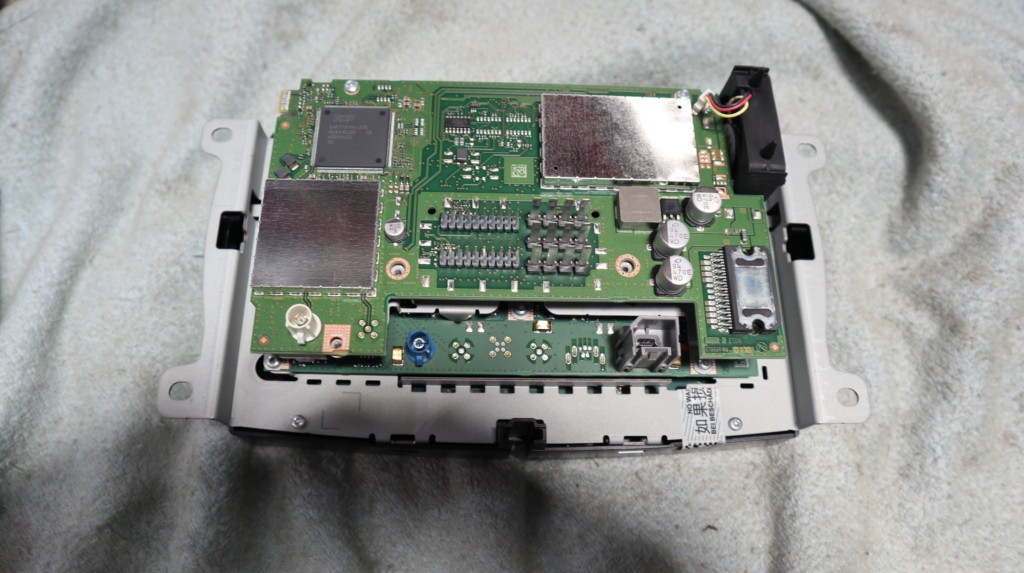

とりあえず分解していきます
さらに分解していきます
ここの部分にインターフェイスのプリントハーネスを割り込ませます
組み立てながらインターフェイスの基盤の一部を固定していきます
最終的に外には『配線』として取り出して、それをインターフェイス本体に接続します
これでインターフェイスの取り付けは完成です
続いてはバックカメラを取り付けていきます
途中の写真はありませんが、リアガーニッシュ部分に取り付けました
赤丸部分のところに取り付けてるのですが、
小型のバックカメラを使用してるので、あまり目立たないですね
バックカメラの映像はこのように映ります
あまり大きくないお車ですが、バックカメラがあると安心感が全然違います
赤丸部分にバックカメラがありますが、目立ちにくくて良いと思います
U connect付きのナビは地デジも付いていないのでそちらも取り付け可能です
気になる方はお問い合わせください
大阪店 仲川でした
——————–
